管渠分流裝置
外形和裝備如同完整的檢查井

存在問題
  對于小流量排放使用雨污分離器／分離單元時，必須注意節流閥等設備的正確安裝及使用。否則意外情況的出現將導致返工，從而增加成本。
解決途徑

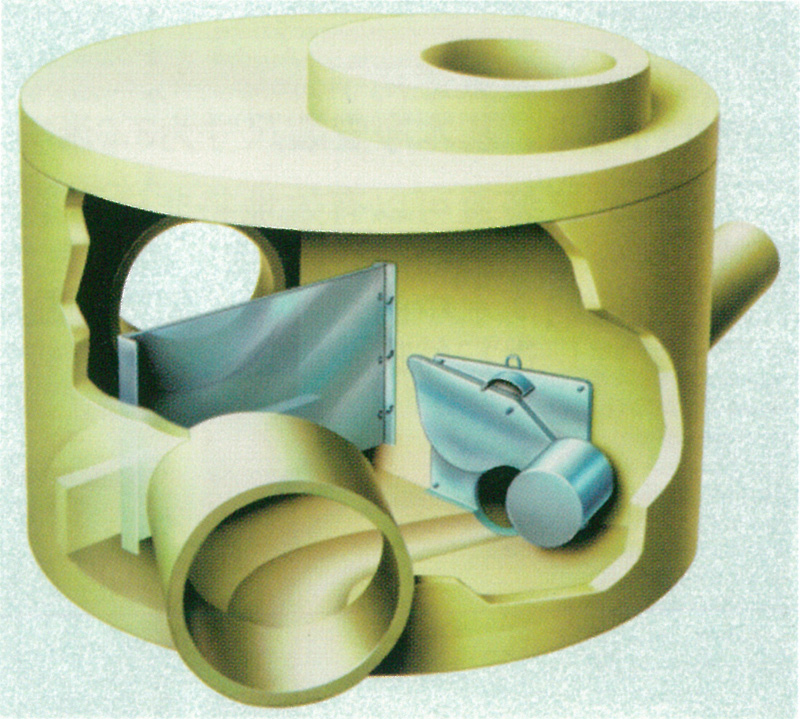

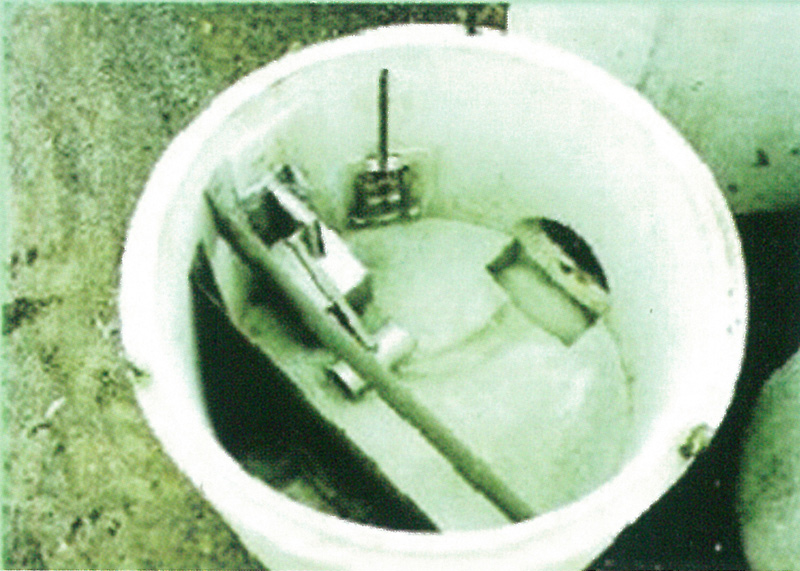

    管渠分流裝置(Hyd r0Pass)是一種小型雨水溢流裝置，外形為豎井形式，在現場通過起重機直接放入構筑物內，與管道系統連接后，即可運行。也可根據現場實際選用其他分流裝置或分流構筑物。內部由排水調流閥(Hyd ros㈨e)、緊急導流槽、溢流堰和擋板組成，還可根據需要安裝高度可調的溢流堰或浮動擋板。
圓形豎井尺寸
  DNl000、DNl500、DN2000、DN2500。如有需要，還可以定制更大尺寸或矩形管井。定制時須提供Qd排水量、Qe溢流量、進水口、出水口尺寸和溢流堰高度等參數。
管渠分離器

  管渠分離器用于排水量的分配。它適用于合流／分流排水系統，根據不同工況，構筑物設計也有所區別。分流構筑物包括排水調流閥、溢流堰和擋板。如果對分流水量精確度要求不高，則可采用浮游式節流器(Hyd roLimite r)。如果對截留漂浮物的要求不高，也可不用擋板和底堰板。

典型應用工況
· 安裝在其他分離系統前，改進水質
· 安裝在分流后、水質處理之前(如格柵前)
· 部分水質需處理時(如地表水經過處理后再進入主管道)
注意：管渠分離裝置不適用于污水進入雨水管道的情形下分流，此情況應采用雨污分流裝置(Hvd roSwitch)。
應用特點
· 分解為多條支流
· 裝配完備的外形設計
· 運營成本低
· 可選擇：高度可調節的溢流堰
· 豎井占地很小
· 運行安全
· 建造成本低
· 可選擇：自動阻塞清理
· 成套裝備
· 投資成本低
· 可選擇：浮動擋板
